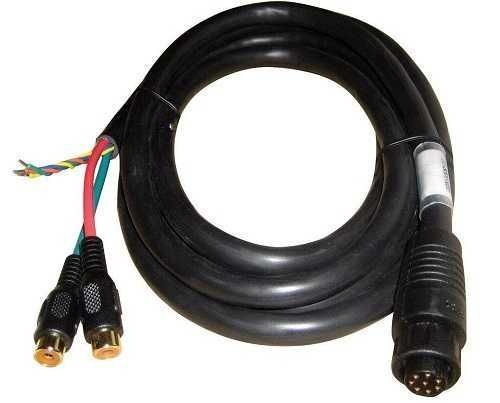

Відеокабель та кабель даних NMEA 0183 для Simrad NSS / Lowrance HDS
Цей комбінований кабель (артикул 000-00129-001) є ключовим елементом для розширення можливостей багатофункціональних дисплеїв серії Simrad NSS (Sport, evo2, evo3) та Lowrance HDS. Він дозволяє одночасно підключити зовнішню аналогову відеокамеру та налаштувати обмін даними за протоколом NMEA 0183.
Основні функції:
- Відеовхід (Video In): Дозволяє виводити на екран ехолота зображення з камери заднього огляду, підводної камери або тепловізора через стандартний роз'єм RCA ("тюльпан").
- Дані NMEA 0183: Забезпечує інтеграцію з обладнанням попередніх поколінь — передачу координат на рації VHF, отримання даних від старих GPS-антен або автопілотів.
- Зовнішня тривога: Містить дроти для підключення зовнішнього звукового сигналу (зумера) для сповіщення про мілину або виявлення риби.
Сумісність:
Кабель оснащений 8-піновим роз'ємом і підходить до:
- Simrad: NSS7, NSS8, NSS12 (Sport), NSS evo2, NSS evo3.
- Lowrance: HDS Gen2 Touch, HDS Gen3, HDS Carbon, HDS LIVE (моделі 7", 9", 12", 16").
- B&G: Zeus2, Zeus3.
Технічні характеристики та кодування дротів:
| Колір дроту | Функція |
|---|---|
| Жовтий (RCA) | Відеовхід (Video In +) |
| Екран (RCA) | Відео (GND) |
| Жовтий (дріт) | NMEA 0183 Transmit (TX_A +) |
| Синій | NMEA 0183 Transmit (TX_B -) |
| Помаранчевий | NMEA 0183 Receive (RX_A +) |
| Зелений | NMEA 0183 Receive (RX_B -) |
Примітка: Для активації відеозображення на екрані Simrad NSS після підключення кабелю необхідно зайти в меню пристрою та додати віджет "Video" на головний екран. Кабель підтримує аналогові сигнали форматів PAL та NTSC.
